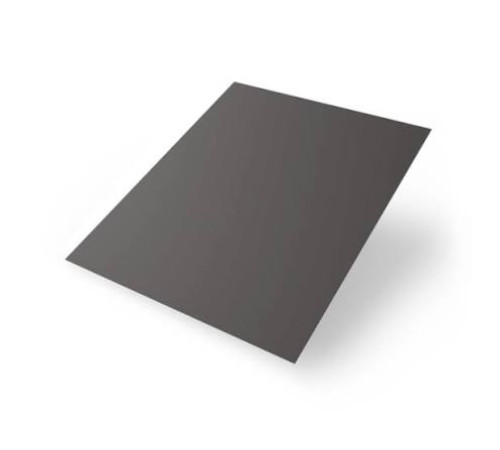

Лист графитофторопластовый АФГ-80ВС (ТУ 48-20-150-89)
Лист из графитофторопласта марки АФГ-80ВС — это плоский полуфабрикат из самосмазывающегося композиционного материала на основе фторопласта-4 (политетрафторэтилена) с графитовым наполнителем. Продукция производится по техническим условиям ТУ 48-20-150-89, которые действуют с 1 января 1991 года и пришли на смену ОСТ 48-75-82. Альтернативное обозначение материала — Ф4ГР20.
Состав и структура
Марка АФГ-80ВС представляет собой композицию, в которой полимерная матрица из фторопласта-4 (80% массы) наполнена искусственным графитом марок АРВ-1 и АРВ-2 в количестве 20%. Такая рецептура позволяет сохранить уникальную химическую стойкость чистого фторопласта, одновременно повышая его износостойкость и теплопроводность.
Физико-механические свойства
Основные характеристики материала АФГ-80ВС, согласно нормативной документации и отраслевым справочникам, приведены в таблице ниже:
| Параметр |
Значение |
| Плотность, кг/м³ |
2000–2100 |
| Прочность при растяжении, МПа |
6–7 |
| Относительное удлинение при разрыве, % |
40–60 |
| Прочность при сжатии, МПа |
10,0–19,0 |
| Твёрдость по Бринеллю, МПа |
59–93 |
| Коэффициент трения по стали (без смазки) |
не более 0,15 |
| Коэффициент трения по стали (со смазкой) |
не более 0,03 |
| Диапазон рабочих температур, °С |
от –200 до +250 |
Материал демонстрирует хорошую износостойкость: величина износа в условиях сухого трения при предельных параметрах за 100 часов работы не превышает 30 мкм.
Особенности эксплуатации и преимущества
АФГ-80ВС — самосмазывающийся материал, который не требует внешней подачи смазки в узлах трения. Высокое содержание фторопласта (80%) обеспечивает эластичность деталей и позволяет применять материал в агрессивных средах.
Ключевые преимущества:
- Самосмазывание — возможность работы без дополнительной смазки в узлах трения.
- Химическая стойкость — устойчив к воздействию большинства агрессивных сред.
- Отсутствие абразивного износа — не повреждает зеркальную поверхность цилиндра или штока.
Применение
Листовой графитофторопласт АФГ-80ВС используется для изготовления уплотнительных и антифрикционных деталей для поршневых компрессоров без смазки, работающих во влажных газах с точкой росы выше 0°C и влагосодержанием более 4 г/м³, а также в вакууме.
Рекомендуемые материалы контртела — стали (марок ШХ15ШЗ, 110Х8М), чугун, хромовое покрытие. Предельно допустимое удельное давление — 1,0–1,5 МПа (10–15 кгс/см²), предельно допустимая линейная скорость — до 5 м/с.
Профессиональный подход компании «ПолимерЦентр»
Компания «ПолимерЦентр» предлагает листы из графитофторопласта АФГ-80ВС различных размеров и толщин. Материал сертифицирован по ТУ 48-20-150-89. Наши специалисты помогут подобрать оптимальный типоразмер с учётом условий эксплуатации вашего оборудования — рабочей среды, температуры, давления и скорости скольжения.
Для подбора листов из АФГ-80ВС свяжитесь с менеджерами «ПолимерЦентр».
